Turbocompresores centrífugos personalizables probados durante 100 años en 4000 instalaciones

Howden ofrece una gama completa de turbocompresores centrífugos industriales de hasta 600 000 m3/h, con la flexibilidad para abordar los requisitos específicos de su aplicación. Nuestras unidades estandarizadas con diseño modular garantizan un ciclo de vida y un costo de inversión bajos, así como tiempos de entrega cortos. Las plantas metalúrgicas, químicas y petroquímicas son las aplicaciones más comunes para nuestras soluciones.



Gama de compresores industriales de Howden

Obtenga más información sobre nuestra gama, fabricación y controles digitales en nuestro video sobre la gama de turbocompresores.

}

Kühnle, Kopp & Kausch

Los compresores de Kühnle, Kopp & Kausch (KK&K), fundada en 1899 y parte de Howden desde 2017, sirven a aplicaciones de gas dentro de la producción industrial, como productos químicos y metales.

Disponibles como compresores monoetapa y multietapa, pueden satisfacer requisitos de alto flujo de hasta 600 000 m³/h y aumentos de presión de hasta 3,5 para monoetapa o 6 para multietapa.

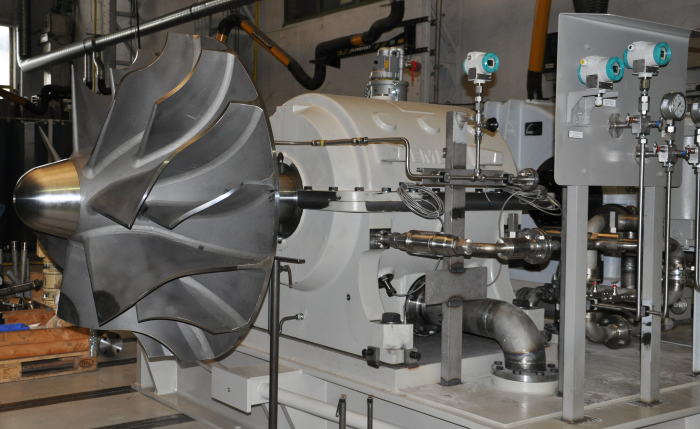

Serie SF

La serie SF es una gama de turbocompresores centrífugos de una sola etapa con un impulsor semiabierto suspendido (diseño tridimensional), apoyado en un pedestal de cojinete separado, accionado directamente o provisto con una caja de engranajes separada. Con este diseño, que presenta la más alta rigidez y un comportamiento rotodinámico optimizado, la serie SF cumple con las tareas más exigentes en sus industrias, como la compresión de gases corrosivos, erosivos y pegajosos, y es adecuada para la instalación en entornos hostiles.

Se pueden manejar caudales de gas de hasta 600 000 m³/h. Establece el punto de referencia para la seguridad y la confiabilidad, a costos de ciclo de vida más bajos, para beneficio de sus propietarios.

Como opción, la serie SF está disponible en un diseño que cumple con la norma API 617, Parte 1 y 2.

Características y datos técnicos

  • Velocidades de flujo de 3 000 a 600 000 m³/h
  • Relación de presión de hasta 3,5
  • Diámetro del impulsor hasta 2 240 mm
  • Conductor de su elección
Aplicaciones
  • Plantas de ácido sulfúrico (metalúrgica y químicos/fertilizantes)
  • Procesos de evaporación industrial de regeneración de ácidos gastados
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Anteriormente conocido como:
  • STC-SO (SFO / SFP / SFN) o STC-SO (FO / FP / FN) (bajo Siemens)
  • SFO / SFP / SFN (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.

Serie SF

Serie SFG

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de servicio de gas de proceso limpio, o aire, incluso en entornos hostiles.
Se pueden manejar caudales de gas de hasta 250.000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Características y datos técnicos

  • Velocidades de flujo de 3 000 a 250 000 m³/h
  • Diámetro del impulsor hasta 1120 mm
  • Relación de presión de hasta 3,5
  • Conductor: Motor eléctrico o turbina de vapor
Aplicaciones
  • Servicio aéreo
  • Soplador convertidor de cobre
  • Procesos de evaporación industrial
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Anteriormente conocido como:
  • STC-GO (SFOG / SFNG / SFPG) o STC-GO (FO / FN / FP) (bajo Siemens)
  • SFOG / SFNG / SFPG (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.

Serie SFG

Serie SL

La serie SL es una gama de turbocompresores centrífugos de una etapa con un impulsor semiabierto (diseño tridimensional) montado entre los cojinetes. La serie SL está diseñada para cumplir con las tareas más exigentes en aplicaciones de gas de horno de coque, especialmente para manejar desequilibrios de rotores causados por los gases de coque pegajosos. Sus características de diseño, como la entrada y salida de gas hacia abajo, el impulsor autolimpiante semiabierto y el accionamiento de giro del rotor, permiten que este compresor maneje la acumulación de alquitrán del gas del horno de coque. En consecuencia, la serie SL cumple con las tareas más exigentes en coquerías de todo el mundo, y proporciona seguridad y confiabilidad de primera clase a bajos costos de ciclo de vida para sus propietarios.

Se pueden manejar caudales de gas de hasta 250.000 m³/h.

Características y datos técnicos

  • Velocidades de flujo de 15 000 a 250 000 m³/h
  • Relación de presión hasta 1,45 (servicio de gas de coque)
  • Diámetro del impulsor hasta 1800 mm
  • Conductor de su elección
Anteriormente conocido como:
  • STC-SO (SL o SLO) o STC-SO (L o LO) (bajo Siemens)
  • SL o SLO (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.
Serie SL



Serie ST

La serie ST es una gama de unidades integrales de turbocompresor centrífugo de una etapa/turbina de vapor con diseño de eje único. Su diseño compacto cuenta con un impulsor suspendido semiabierto (diseño tridimensional) y una rueda de turbina, apoyada en un solo soporte de rotor, sin acoplamiento ni caja de engranajes. Esto garantiza un consumo de vapor muy bajo, bajos requisitos de mantenimiento y un tamaño más pequeño durante la operación en entornos hostiles. La serie ST cumple con tareas exigentes en sus industrias, como la compresión de gases corrosivos, erosivos y pegajosos, o aplicaciones de gas de proceso o servicio aéreo.

Se pueden manejar caudales de gas de hasta 200 000 m³/h. La máquina les proporciona a sus propietarios seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos y un gasto de capital inicial reducido.

Opcionalmente, está disponible en un diseño que cumple con las prácticas de ingeniería y los requisitos de prueba del estándar API 617.

Características y datos técnicos

  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 3,5
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Turbina de vapor integrada Howden/Kühnle, Kopp & Kausch (KK&K)
Aplicaciones
  • Plantas de ácido sulfúrico (metalúrgica y químicos/fertilizantes)
  • Regeneración ácida gastada
  • Servicio aéreo
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, etc.)
Anteriormente conocido como:
  • STC-STO (bajo Siemens)
  • ECM (bajo Kühnle, Kopp y Kausch)
Descargue nuestros folletos de producto para obtener más información.
Serie ST



Gas de proceso SF

La serie SF es una gama de turbocompresores centrífugos de una sola etapa con un impulsor semiabierto suspendido (diseño tridimensional), apoyado en un pedestal de cojinete separado, accionado directamente o provisto con una caja de engranajes separada.

Las versiones de la serie SF para aplicaciones de gas de proceso están diseñadas específicamente para alta presión de hasta 50 bar (g) y caudales de gas de hasta 200 000 m³/h. Estos modelos generalmente se proporcionan con sellos de gas seco en disposición doble o en tándem, incluido un panel de gas de sellado.

Características y datos técnicos

  • Diseño según el estándar API 617, Parte 1 y 2
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Panel de control local (Local Control Panel, LCP) de acuerdo con las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Relación de presión de hasta 3,0
Descargue nuestros folletos de producto para obtener más información.

Gas de proceso SF

Gas de proceso SFG

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes.

Las versiones de la serie SFG para aplicaciones de gas de proceso están diseñadas específicamente para alta presión de hasta 50 bar (g) y caudales de gas de hasta 200 000 m³/h. Estos modelos generalmente se proporcionan con sellos de gas seco en disposición doble o en tándem, incluido un panel de gas de sellado.

Características y datos técnicos

  • Diseño según el estándar API 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Panel de control local (Local Control Panel, LCP) de acuerdo con las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Relación de presión de hasta 3,0
Descargue nuestros folletos de producto para obtener más información.

Gas de proceso SFG

SFG Multietapa consecutiva

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de gas de proceso limpio, recompresión mecánica de vapor (Mechanical Vapour Recompression, MVR) o aire, incluso en entornos hostiles. Se pueden manejar caudales de gas de hasta 200 000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios.

La disposición consecutiva proporciona una solución altamente eficiente para aplicaciones de gas de proceso cuando se requiere el equilibrio de fuerzas de gas altas entre las etapas.

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Para presiones de diseño de hasta 50 bar (g), la serie SFG también está disponible en un diseño de alta presión para aplicaciones de gas de proceso, para las cuales se utilizan normalmente sellos de gas seco (en disposición doble o en tándem).

Características y datos técnicos

  • Diseño según el estándar API 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 6,0
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Motor eléctrico o turbina de vapor

Aplicaciones

  • Procesos de evaporación industrial
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Descargue nuestros folletos de producto para obtener más información.

SFG Multietapa consecutiva

SFG Multietapa doble

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de servicio de gas de proceso limpio, MVR o aire, incluso en entornos hostiles. Se pueden manejar caudales de gas de hasta 200 000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios.

La disposición doble proporciona una solución altamente eficiente para aplicaciones de MVR o aire.

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Para presiones de diseño de hasta 50 bar (g), la serie SFG también está disponible en un diseño de alta presión para aplicaciones de gas de proceso, para las cuales se utilizan normalmente sellos de gas seco (en disposición doble o en tándem).

Características y datos técnicos

  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 6,0
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Motor eléctrico o turbina de vapor
  • Diseño según el estándar API 672 o 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto

Aplicaciones

  • Procesos de evaporación industrial
  • Servicio aéreo
  • Soplador de aire del convertidor
  • Horno de explosión
  • Hierro reducido directo (Direct Reduced Iron, DRI)
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Captura de carbono y almacenamiento
Descargue nuestros folletos de producto para obtener más información.

SFG Multietapa doble

Serie RS

La serie RS de CKD es una gama de compresores centrífugos divididos verticalmente (tipo barril). El compresor incluye una trayectoria de flujo ensamblada colocada en un recipiente cilíndrico con cabezales para aplicaciones de alta presión. El diseño del compresor ofrece el más alto nivel de fiabilidad para minimizar el tiempo de inactividad y está diseñado para facilitar el mantenimiento.

El RS está diseñado para adaptarse a todos los entornos con condiciones exigentes.

Está opcionalmente disponible con diseño “cuboide” que permite presiones de descarga máx. de hasta 200 bar.

Características y datos técnicos

  • Velocidades de flujo de 400 a 65 000 m³/h
  • Relación de presión de hasta 10,0 (un cuerpo, gas pesado)
  • Presión de descarga máx. de hasta 150 bar (200 bar para diseño cuboide)
  • Disposiciones de sellado flexibles con sello de aceite de contacto o sellos de gas seco

Aplicaciones

  • Petroquímico: craqueo catalítico, deshidrogenación de isobutano, hidrocraqueo, hidrotratamiento, hidrotratamiento de nafta, producción de isobutileno, isomerización
  • Productos químicos y fertilizantes
  • Metalurgia: gas de horno de coque
  • Refrigeración en el sector petroquímico: producción de etileno, almacenamiento de etileno, unidad de propano, unidad de propileno

Compresores serie RS

Serie RV

La serie RV de CKD, con sus subseries RP y RM relacionadas con la configuración, es una gama de compresores centrífugos con carcasa dividida horizontalmente, diseñados para gases inflamables, tóxicos o explosivos para aplicaciones de baja presión.

Los compresores pueden diseñarse como una solución consecutiva de acuerdo con los requisitos y están disponibles opcionalmente de conformidad con la norma API 617, partes 1 y 2.

Características y datos técnicos

  • Caudales desde 400 hasta 85 000 m³/h (170.000 m³/h para soluciones consecutivas)
  • Relación de presión de hasta 10,0 (un cuerpo, gas pesado)
  • Presión de descarga máx. de hasta 35 bar
  • Disposiciones de sellado flexibles con sello de aceite de contacto, sellos de aceite de anillo flotante o sellos de gas seco
  • Se suministra con hasta dos interenfriadores/compresores refrigeradores
  • Soluciones de empaques estándar o personalizadas disponibles

Aplicaciones

  • Petroquímico: craqueo catalítico, deshidrogenación de isobutano, hidrocraqueo, hidrotratamiento, hidrotratamiento de nafta, producción de isobutileno, isomerización
  • Productos químicos y fertilizantes
  • Metalurgia: gas de horno de coque
  • Refrigeración en el sector petroquímico: producción de etileno, almacenamiento de etileno, unidad de propano, unidad de propileno

Compresores serie RV

La serie SF es una gama de turbocompresores centrífugos de una sola etapa con un impulsor semiabierto suspendido (diseño tridimensional), apoyado en un pedestal de cojinete separado, accionado directamente o provisto con una caja de engranajes separada. Con este diseño, que presenta la más alta rigidez y un comportamiento rotodinámico optimizado, la serie SF cumple con las tareas más exigentes en sus industrias, como la compresión de gases corrosivos, erosivos y pegajosos, y es adecuada para la instalación en entornos hostiles.

Se pueden manejar caudales de gas de hasta 600 000 m³/h. Establece el punto de referencia para la seguridad y la confiabilidad, a costos de ciclo de vida más bajos, para beneficio de sus propietarios.

Para presiones de diseño de hasta 50 bar (g) y caudales de gas de hasta 200 000 m³/h, la serie SF también está disponible en un diseño de alta presión para aplicaciones de gas de proceso, y generalmente se proporciona con sellos de gas seco en disposición doble o en tándem, incluido un panel de gas de sellado.

Como opción, la serie SF está disponible en un diseño que cumple con la norma API 617, Parte 1 y 2.

Características y datos técnicos
  • Velocidades de flujo de 3 000 a 600 000 m³/h
  • Relación de presión de hasta 3,5
  • Diámetro del impulsor hasta 2 240 mm
  • Conductor de su elección
Aplicaciones
  • Plantas de ácido sulfúrico (metalúrgica y químicos/fertilizantes)
  • Procesos de evaporación industrial de regeneración de ácidos gastados
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Anteriormente conocido como:
  • STC-SO (SFO / SFP / SFN) o STC-SO (FO / FP / FN) (bajo Siemens)
  • SFO / SFP / SFN (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.

Compresores serie SF

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de servicio de gas de proceso limpio, o aire, incluso en entornos hostiles.

Se pueden manejar caudales de gas de hasta 250.000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios.

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Características y datos técnicos
  • Velocidades de flujo de 3 000 a 250 000 m³/h
  • Diámetro del impulsor hasta 1120 mm
  • Relación de presión de hasta 3,5
  • Conductor: Motor eléctrico o turbina de vapor
Aplicaciones
  • Servicio aéreo
  • Soplador convertidor de cobre
  • Procesos de evaporación industrial
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Anteriormente conocido como:
  • STC-GO (SFOG / SFNG / SFPG) o STC-GO (FO / FN / FP) (bajo Siemens)
  • SFOG / SFNG / SFPG (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.

Compresores serie SFG

La serie SL es una gama de turbocompresores centrífugos de una etapa con un impulsor semiabierto (diseño tridimensional) montado entre los cojinetes. La serie SL está diseñada para cumplir con las tareas más exigentes en aplicaciones de gas de horno de coque, especialmente para manejar desequilibrios de rotores causados por los gases de coque pegajosos. Sus características de diseño, como la entrada y salida de gas hacia abajo, el impulsor autolimpiante semiabierto y el accionamiento de giro del rotor, permiten que este compresor maneje la acumulación de alquitrán del gas del horno de coque. En consecuencia, la serie SL cumple con las tareas más exigentes en coquerías de todo el mundo, y proporciona seguridad y confiabilidad de primera clase a bajos costos de ciclo de vida para sus propietarios.

Se pueden manejar caudales de gas de hasta 250.000 m³/h.

Características y datos técnicos
  • Velocidades de flujo de 15 000 a 250 000 m³/h
  • Relación de presión hasta 1,45 (servicio de gas de coque)
  • Diámetro del impulsor hasta 1800 mm
  • Conductor de su elección
Anteriormente conocido como:
  • STC-SO (SL o SLO) o STC-SO (L o LO) (bajo Siemens)
  • SL o SLO (bajo Kühnle, Kopp & Kausch)
Descargue nuestros folletos de producto para obtener más información.
Compresores serie SL



La serie ST es una gama de unidades integrales de turbocompresor centrífugo de una etapa/turbina de vapor con diseño de eje único. Su diseño compacto cuenta con un impulsor suspendido semiabierto (diseño tridimensional) y una rueda de turbina, apoyada en un solo soporte de rotor, sin acoplamiento ni caja de engranajes. Esto garantiza un consumo de vapor muy bajo, bajos requisitos de mantenimiento y un tamaño más pequeño durante la operación en entornos hostiles. La serie ST cumple con tareas exigentes en sus industrias, como la compresión de gases corrosivos, erosivos y pegajosos, o aplicaciones de gas de proceso o servicio aéreo.

Se pueden manejar caudales de gas de hasta 200 000 m³/h. La máquina les proporciona a sus propietarios seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos y un gasto de capital inicial reducido.

Opcionalmente, está disponible en un diseño que cumple con las prácticas de ingeniería y los requisitos de prueba del estándar API 617.

Características y datos técnicos
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 3,5
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Turbina de vapor integrada Howden/Kühnle, Kopp & Kausch (KK&K)
Aplicaciones
  • Plantas de ácido sulfúrico (metalúrgica y químicos/fertilizantes)
  • Regeneración ácida gastada
  • Servicio aéreo
  • Drenaje por gravedad asistido por vapor
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, etc.)
Anteriormente conocido como:
  • STC-STO (bajo Siemens)
  • ECM (bajo Kühnle, Kopp y Kausch)
Descargue nuestros folletos de producto para obtener más información.
Compresores serie ST



La serie SF es una gama de turbocompresores centrífugos de una sola etapa con un impulsor semiabierto suspendido (diseño tridimensional), apoyado en un pedestal de cojinete separado, accionado directamente o provisto con una caja de engranajes separada.

Las versiones de la serie SF para aplicaciones de gas de proceso están diseñadas específicamente para alta presión de hasta 50 bar (g) y caudales de gas de hasta 200 000 m³/h. Estos modelos generalmente se proporcionan con sellos de gas seco en disposición doble o en tándem, incluido un panel de gas de sellado.

Características y datos técnicos
  • Diseño según el estándar API 617, Parte 1 y 2
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Panel de control local (Local Control Panel, LCP) de acuerdo con las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Relación de presión de hasta 3,0
Descargue nuestros folletos de producto para obtener más información.

Gas de proceso SF

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes.

Las versiones de la serie SFG para aplicaciones de gas de proceso están diseñadas específicamente para alta presión de hasta 50 bar (g) y caudales de gas de hasta 200 000 m³/h. Estos modelos generalmente se proporcionan con sellos de gas seco en disposición doble o en tándem, incluido un panel de gas de sellado.

Características y datos técnicos
  • Diseño según el estándar API 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Panel de control local (Local Control Panel, LCP) de acuerdo con las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Relación de presión de hasta 3,0
Descargue nuestros folletos de producto para obtener más información.

Gas de proceso SFG

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de gas de proceso limpio, recompresión mecánica de vapor (Mechanical Vapour Recompression, MVR) o aire, incluso en entornos hostiles. Se pueden manejar caudales de gas de hasta 200 000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios.

La disposición consecutiva proporciona una solución altamente eficiente para aplicaciones de gas de proceso cuando se requiere el equilibrio de fuerzas de gas altas entre las etapas.

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Para presiones de diseño de hasta 50 bar (g), la serie SFG también está disponible en un diseño de alta presión para aplicaciones de gas de proceso, para las cuales se utilizan normalmente sellos de gas seco (en disposición doble o en tándem).

Características y datos técnicos
  • Diseño según el estándar API 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
  • Sello de gas seco (Dry Gas Seal, DGS) disposición doble o en tándem
  • Sellado del panel de gas según las especificaciones del proyecto
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 6,0
  • Presión de diseño de hasta 50 bar (g)
  • Temperaturas desde -150 hasta 500 °C
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Motor eléctrico o turbina de vapor
Aplicaciones
  • Procesos de evaporación industrial
  • Plantas químicas y de gas del proceso (PA, MA, MMA, EO/EG, ácido acrílico, oxialcohol, PE, amoníaco, CTL/CTG, etc.)
Descargue nuestros folletos de producto para obtener más información.
SFG Multietapa consecutiva

La serie SFG es una gama de turbocompresores centrífugos de una etapa con engranajes integrales. El impulsor semiabierto (diseño tridimensional) está montado sobre el eje de alta velocidad de la caja de engranajes. Debido a este diseño y a las pérdidas mecánicas mínimas resultantes, la serie SFG ofrece una eficiencia muy alta y es la solución preferida para tareas exigentes en aplicaciones de servicio de gas de proceso limpio, MVR o aire, incluso en entornos hostiles. Se pueden manejar caudales de gas de hasta 200 000 m³/h. Proporciona seguridad y confiabilidad de última generación con costos de ciclo de vida más bajos para sus propietarios.

La disposición doble proporciona una solución altamente eficiente para aplicaciones de MVR o aire.

Como opción, la serie SFG está disponible en un diseño que cumple con la norma API 672 o API 617, Parte 1 y 3.

Para presiones de diseño de hasta 50 bar (g), la serie SFG también está disponible en un diseño de alta presión para aplicaciones de gas de proceso, para las cuales se utilizan normalmente sellos de gas seco (en disposición doble o en tándem).

Características y datos técnicos
  • Velocidades de flujo de 3 000 a 200 000 m³/h
  • Relación de presión de hasta 6,0
  • Diámetro del impulsor hasta 900 mm
  • Conductor: Motor eléctrico o turbina de vapor
  • Diseño según el estándar API 672 o 617, Parte 1 y 3
  • Materiales para el impulsor y la carcasa del compresor de acuerdo con los requisitos del proyecto
Aplicaciones
  • Procesos de evaporación industrial
  • Servicio aéreo
  • Soplador de aire del convertidor
  • Horno de explosión
  • Hierro reducido directo (Direct Reduced Iron, DRI)
  • Sin descarga de líquidos
  • Drenaje por gravedad asistido por vapor
  • Captura de carbono y almacenamiento
Descargue nuestros folletos de producto para obtener más información.
SFG Multietapa doble

La serie RS de CKD es una gama de compresores centrífugos divididos verticalmente (tipo barril). El compresor incluye una trayectoria de flujo ensamblada colocada en un recipiente cilíndrico con cabezales para aplicaciones de alta presión. El diseño del compresor ofrece el más alto nivel de fiabilidad para minimizar el tiempo de inactividad y está diseñado para facilitar el mantenimiento.

El RS está diseñado para adaptarse a todos los entornos con condiciones exigentes.

Está opcionalmente disponible con diseño “cuboide” que permite presiones de descarga máx. de hasta 200 bar.

Características y datos técnicos
  • Velocidades de flujo de 400 a 65 000 m³/h
  • Relación de presión de hasta 10,0 (un cuerpo, gas pesado)
  • Presión de descarga máx. de hasta 150 bar (200 bar para diseño cuboide)
  • Disposiciones de sellado flexibles con sello de aceite de contacto o sellos de gas seco
Aplicaciones
  • Petroquímico: craqueo catalítico, deshidrogenación de isobutano, hidrocraqueo, hidrotratamiento, hidrotratamiento de nafta, producción de isobutileno, isomerización
  • Productos químicos y fertilizantes
  • Metalurgia: gas de horno de coque
  • Refrigeración en el sector petroquímico: producción de etileno, almacenamiento de etileno, unidad de propano, unidad de propileno

Compresores serie RS

La serie RV de CKD, con sus subseries RP y RM relacionadas con la configuración, es una gama de compresores centrífugos con carcasa dividida horizontalmente, diseñados para gases inflamables, tóxicos o explosivos para aplicaciones de baja presión.

Los compresores pueden diseñarse como una solución consecutiva de acuerdo con los requisitos y están disponibles opcionalmente de conformidad con la norma API 617, partes 1 y 2.

Características y datos técnicos
  • Caudales desde 400 hasta 85 000 m³/h (170.000 m³/h para soluciones consecutivas)
  • Relación de presión de hasta 10,0 (un cuerpo, gas pesado)
  • Presión de descarga máx. de hasta 35 bar
  • Disposiciones de sellado flexibles con sello de aceite de contacto, sellos de aceite de anillo flotante o sellos de gas seco
  • Se suministra con hasta dos interenfriadores/compresores refrigeradores
  • Soluciones de empaques estándar o personalizadas disponibles
Aplicaciones
  • Petroquímico: craqueo catalítico, deshidrogenación de isobutano, hidrocraqueo, hidrotratamiento, hidrotratamiento de nafta, producción de isobutileno, isomerización
  • Productos químicos y fertilizantes
  • Metalurgia: gas de horno de coque
  • Refrigeración en el sector petroquímico: producción de etileno, almacenamiento de etileno, unidad de propano, unidad de propileno

Compresores serie RV




Kühnle, Kopp & Kausch

Las series SFO, SFP y SFN anteriormente tenían la marca Kühnle, Kopp & Kausch. Turbocompresores de una y varias etapas para las industrias químicas y petroquímicas con presiones de hasta 50 bar y caudales de hasta 200 000 m3/h.

Producción de sustancias químicas

Las industrias química y petroquímica requieren la mayor disponibilidad y el rendimiento más confiable de los equipos rotativos sin comprometer la seguridad. Nuestros compresores están probados en múltiples aplicaciones.

Gas de horno de coque

Nuestros compresores son reconocidos por su capacidad para manejar gases fuertes. Obtenga más información sobre nuestra experiencia con la compresión de gas del horno de coque.

Ácido sulfúrico

Nuestros compresores desempeñan un papel fundamental en las plantas de ácido sulfúrico, algo que comprobamos tras instalar una gran cantidad. Obtenga más información sobre nuestra experiencia.

Seminario web sobre los sopladores de SAP

Howden es líder en el diseño y la fabricación de sopladores de ácido sulfúrico. En nuestro seminario web grabado, puede obtener más información sobre cómo nuestra tecnología digital puede garantizar un rendimiento operativo optimizado.

Excelencia en fabricación

Recorra nuestras instalaciones de fabricación de última generación en Frankenthal, Alemania, donde Howden fabrica turbinas de vapor y compresores centrífugos.

Centro de competencias

Obtenga más información sobre nuestro centro en Frankenthal, Alemania, donde diseñamos y fabricamos nuestras turbinas de vapor y equipos de compresión industrial.

Socios de mantenimiento

Maintenance Partners by Howden (HMP), especialistas en equipos rotativos y en la posventa de turbomaquinaria. Maximizar el rendimiento y la longevidad de su equipo, independientemente del fabricante de equipos originales (Original Equipment Manufacturer, OEM).



¿Por qué Howden?

  • La mayor eficiencia aerodinámica para maximizar el rendimiento en relación con el costo; diseños de impulsores comprobados (incluida la punta curva o radial hacia atrás con aspas tridimensionales)
  • Perfecto para cualquier tarea: amplia gama de prestaciones disponible
  • Controles flexibles para optimizar el rendimiento y los costos de ejecución por medio de álabes guía de entrada variable, álabes guía de difusor variable, control de velocidad o combinaciones
  • Larga vida útil de servicio confiable con poco tiempo de inactividad; excelente resistencia al desgaste en todo el impulsor
  • Costos de vida útil minimizados con componentes estandarizados y diseño fácil de mantener
  • Operación segura y compatible que es adecuada para áreas peligrosas
  • Instalación rápida gracias al diseño modular con paquetes OEM con accionamiento de turbina de vapor Howden integrado opcional
  • Alta sostenibilidad por sus requisitos mínimos de agua de enfriamiento

Impulsor HTO

Biblioteca técnica

Vea y descargue folletos de ventas, manuales técnicos y más.

Centro de Competencia de Frankenthal

Maintenance Partners by Howden (HMP)

Socio de servicio de posventa de soluciones totales que maximiza la eficiencia, la longevidad y la seguridad de los equipos rotativos y de turbomaquinaria. Mantenimiento de todas las marcas Howden y equipos de terceros.

Comuníquese con nosotros

Para plantear una consulta o comunicarse con nosotros sobre este producto, utilice los detalles proporcionados o haga clic en el botón Contáctenos y siga las instrucciones.

Oficina central +49 6233 85 2532

Experiencia en compresores

Howden, una empresa de Chart Industries, ofrece una gama completa de compresores alternativos, de diafragma, de tornillo y centrífugos. Visite nuestras otras páginas de productos para obtener más información.
